一、方案概述
本方案基于HXZK-SW 工业级 IP67 防水防尘 UWB 定位基站，依托超宽带无线窄脉冲技术，针对火电厂、水电站、变电站、升压站、电力管廊、配电车间等电力复杂工业场景，解决厂区强电磁干扰、金属设备密集、高低温潮湿、多遮挡环境下人员、作业车辆、物资设备高精度定位管控需求。
系统定位精度10～30 厘米，支持 24 小时不间断稳定运行，具备电子围栏越界告警、实时位置监控、历史轨迹回放、作业停留分析、巡检合规校验、第三方平台对接等能力，适配电力行业安全生产、作业监管、事故溯源、封闭区域管控全套业务需求。
二、核心技术原理
超宽带（UWB）是一种无正弦载波、纳秒级非正弦波窄脉冲无线通信技术，占用频谱极宽；不依赖传统载波调制，抗干扰能力强、多径抑制效果好，特别适合电力厂区大型变压器、开关柜、GIS 设备、钢结构厂房强电磁、多金属反射复杂环境。
搭配 HXZK-SW 专用定位算法，实现无遮挡厘米级定位，信号不干扰电力一次、二次设备及自动化控制系统。

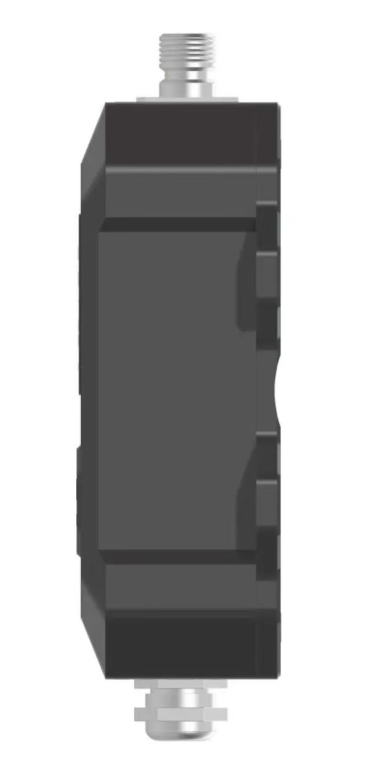

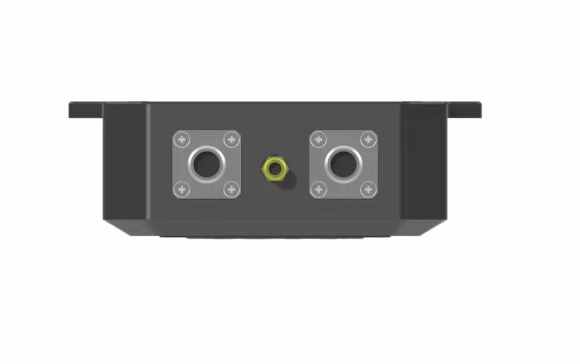

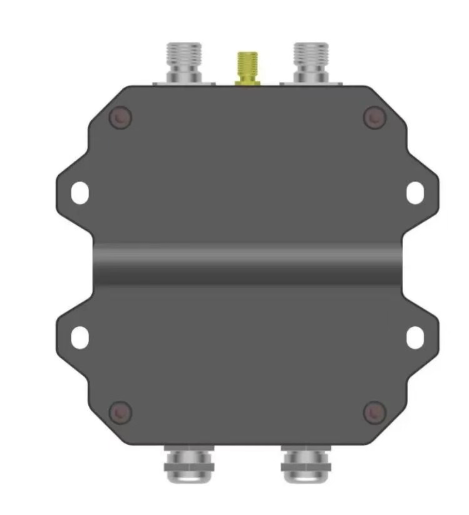

三、核心设备介绍（HXZK-SW 定位基站）
1. 产品定位
HXZK-SW 防水防尘 UWB 定位基站，专为苛刻工业场景设计，铝合金机身、IP67 防护等级，可在 - 40℃～85℃极端温湿度环境长期工作，适配电力室内外、地下管廊、露天升压站等恶劣场景。
2. 关键设备优势
工业级高可靠：365×24h 连续运行，支持 POE/DC12～24V 宽电压供电，功耗＜8W；
高精度定位：无遮挡 10～30cm 厘米级定位，适配电力狭小设备间隔、通道作业；
强悍环境适配：IP67 防水防尘、防腐蚀抗冲击，潮湿、多尘、露天场景直接部署；
远距离低部署成本：通信距离＞100 米，单基站覆盖范围大，减少点位数量；
电磁兼容不干扰：无线脉冲通信模式，不影响电力继电保护、测控、通信设备；
低延迟易对接：标准 RJ45 网口，毫秒级数据传输，支持网页 / CS 配置、4G 远程固件升级；
安装灵活：支持壁挂、抱箍立杆安装，适配厂房立柱、墙体、钢结构横梁。
3. HXZK-SW 核心参数
表格
项目 参数
产品型号 HXZK-SW
通信标准 802.15.4a、802.11AN
防护等级 IP67
外壳材质 铝合金
定位精度 10～30cm（无遮挡）
通信距离 ＞100 米
供电方式 DC12～24V / 标准 POE
工作温度 -40℃～85℃
工作湿度 0%～90% 无凝结、无凝露
设备接口 RJ45、DC、UWB、GNSS、4G（选配）
设备尺寸 151×141×49mm
设备重量 ＜1.2Kg
同步方式 无线时间同步
配置升级 网页 / CS 配置、支持 4G 远程升级
四、电力行业应用场景适配
.变电站 / 配电厂房
开关柜区、GIS 设备室、主控楼部署基站，精准管控检修人员、外包施工人员，禁止误入高压带电间隔、保护室禁区。
.火力 / 水力发电厂
锅炉车间、汽机厂房、输煤廊道、冷却塔区域，实时人员定位、滞留超时告警，规范作业路线。
.电力地下管廊 / 隧道
潮湿密闭、无 GPS 信号环境，IP67 基站防水防尘，实现巡检人员全程轨迹记录、遇险位置快速定位救援。

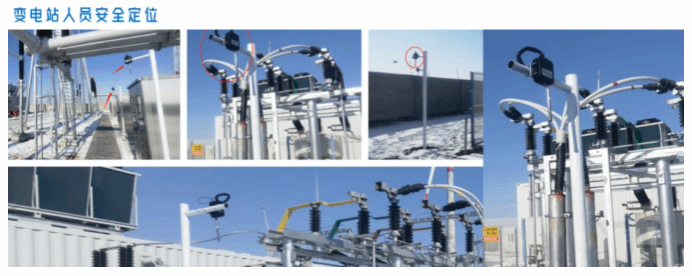

.升压站 / 户外变电区域
露天立杆部署基站，耐高低温、防雨防尘，管控运维、巡检人员，划定安全作业电子围栏。
.作业车辆 & 物资定位
厂区工程车、抢修车、贵重检修物资加装 UWB 定位标签，实现人车物一体化管控。
五、系统整体架构
1. 感知层
HXZK-SW UWB 定位基站：厂区关键点位、车间、廊道、分区部署；
UWB 定位标签：人员安全帽标签、工牌胸卡标签、车辆防爆定位标签；
网络辅材：工业 POE 交换机、超五类以上网线、安装支架、立杆、防水接头。
2. 网络传输层
基站通过RJ45 网线 POE 供电 + 数据传输，无线时间同步，毫秒级上传位置数据；室外偏远点位可选配 4G 模块无线回传。
3. 平台应用层
UWB 定位管理平台，包含：实时位置监控、电子围栏、轨迹回放、停留时长统计、巡检路线校验、告警管理、人员权限管理。
4. 对接层
提供标准 HTTP/JSON 接口，可无缝对接到电力智慧安监平台、见证系统、安全生产管理系统、三维可视化平台，实现数据同步、告警推送、台账同步。
六、系统核心功能
实时高精度定位
二维 / 三维厂区地图展示人员、车辆实时位置，厘米级定位，精准到设备间隔、通道位置。
电子围栏智能告警
自定义划定高压禁区、带电区域、受限作业区，人员闯入、越界、滞留超时、离岗异常自动声光 + 平台弹窗告警。
历史轨迹回放溯源
全程记录人员行动轨迹，可按姓名、时间、区域回放，用于事故追溯、作业合规审计。
作业巡检合规管控
预设标准巡检路线，自动识别人员是否偏离路线、漏检点位，生成巡检报表。
人员分类管控
正式员工、外包人员、临时访客分级权限，限制无权限人员进入核心高危区域。
数据统计与报表
作业时长、区域人流密度、告警记录、人员到岗统计，自动生成台账可导出。
视频联动
定位点位关联监控摄像头，人员告警时自动调取周边视频，一键查看现场实况。
第三方系统接口对接
开放标准接口文档，支持电力现有安监、运维、见证系统无缝联调。
七、基站安装规范（电力现场专用）

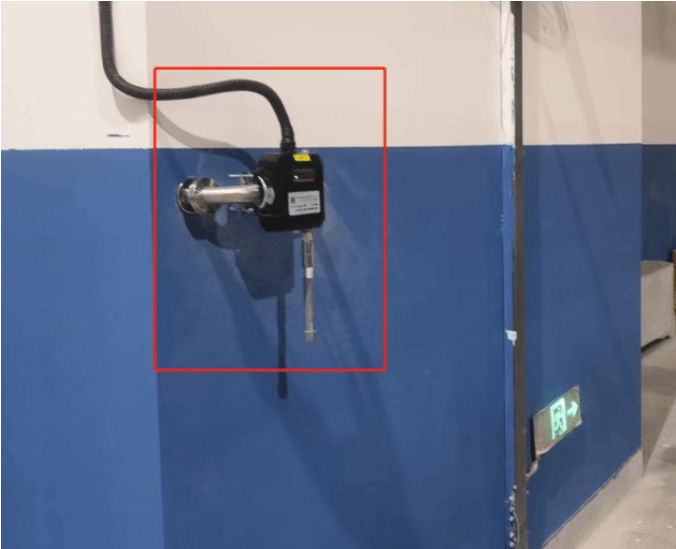

安装高度控制2～8 米，优先厂房立柱、墙体、钢结构横梁、立杆部署；
天线远离大面积金属柜体、管道，避免多径反射影响定位精度；
远离大功率变频设备、无线电发射装置、高压谐波设备，规避信号干扰；
避开积水、喷淋、液体长期浸泡区域，室外接头做双层防水打胶处理；
POE 供电网线采用超五类及以上，单线传输距离不超 100 米；
基站之间视野尽量开阔，减少墙体、设备遮挡，保证 UWB 脉冲直线传播。
八、方案优势总结
硬件适配电力极端环境：IP67 防护、宽温工作、抗腐蚀抗干扰；
UWB 厘米级精度，适配电力狭小设备区、密集金属场景；
单基站覆盖远，部署数量少、施工简单、整体造价适中；
工业级稳定 7×24 小时运行，满足电力安全生产不间断监管；
标准化接口，可直接对接电力现有智慧平台，无需二次开发重构；
可后期平滑扩容，新增车间、分区、人员标签无需改动主干架构。
